Подробная информация о продукте:
|
| Размер: | 100mm | держатель: | Панель |
|---|---|---|---|
| Ряд давления: | 70 Адвокатур или подгонянный | Материал случая: | 316 SS, 304 SS |
| МАТЕРИАЛ ОБЪЕКТИВА: | Стекло аппаратуры | Трубка Bourton: | Бронза светомассы |
| движение: | латунь | Шкала: | Алюминий, двойная шкала |
| Точность: | 1.0 | Жидкость: | Силиконовое масло, глицерин |
| Выделить: | манометр 70 баров жидкостный заполненный,4 дюйма жидкостного заполненного манометра,Манометр держателя панели PT |
||

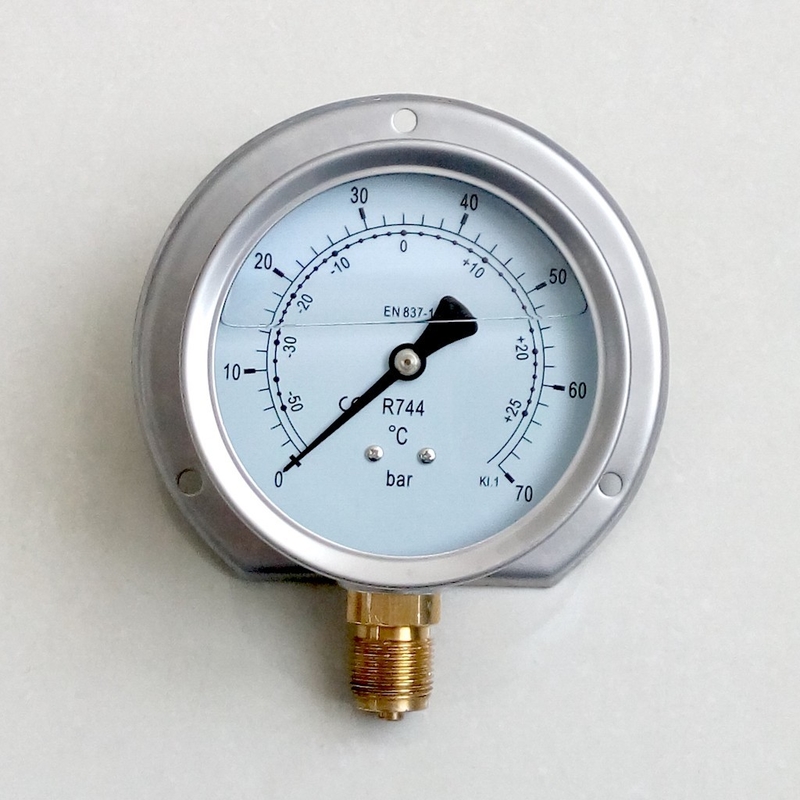

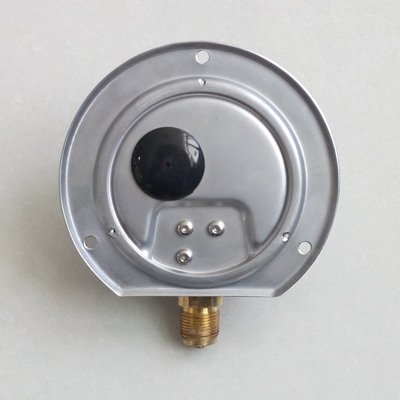

4 70 бара силиконового масла дюйма манометра завалки манометр держателя панели 3/8 PT жидкостный заполненный
Описание
Тип жидкости используемый для того чтобы заполнить датчик меняет с применением. Хотя чистый глицерин обеспечивает самое лучшее представление в большинств применениях, каждое имеет свои собственные требования. Например, если зыбкост экстремальной температуры предположены, то силиконовые масла пользы. Директивы, который нужно помочь обеспечить что жидкость как следует соответствуется к применению являются следующими:
ГЛИЦЕРИН, 99,5% чистое = 35°F к 150°F
СИЛИКОН, 200 centistoke = -100°F к 150°F
МИНЕРАЛЬНОМАСЛЯНЫЙ = 0°F к 115°F
Применения
* для измеряя положений с высокими нагрузками и вибрациями скоростного напора
* для газообразных и жидкостных средств массовой информации которые сильно не вязкостны или выкристаллизовывать и не атакует латунные части
* гидротехник
* компрессоры, судостроение
Особенности
* вибрация и удар-устойчивое
* особенно крепкий дизайн
* совершенно от нержавеющей стали
* ряды масштаба до 0… баров 1000
|
Дизайн |
EN 837-1 |
|
Номинальный размер |
100mm |
|
Точность |
Acc.1.0 |
| Ряд давления | 70 (подгонянный) бар |
|
Ограничение давления |
40mm, 50mm, 63mm: Устойчивый: 3/4 максимально считываемых значений x изменяя: 2/3 коротких периодов времени максимально считываемого значения x: максимально считываемое значение 100mm: Устойчивый: максимально считываемое значение изменяя: 0,9 короткого периода времени максимально считываемого значения x: максимально считываемое значение 1,3 x |
| Допустимая температура |
Окружающий: -20… °C +60 Mediium: максимум +60 °C |
|
Предохранение от входа |
IP65 |
|
Влияние температуры |
Когда температура измеряя системы отклоняет от температуры ссылки (°C +20): максимальное ± k 0.4%/10 пяди |
|
Отростчатое соединение |
Латунь |
|
Элемент давления |
Латунный, C типа или спиральный тип |
| Движение | Латунь |
| Шкала | Алюминиевый, красочный, без штыря стопа указателя Черная литерность |
| Указатель | Алюминиевый |
| Случай | Нержавеющая сталь |
| Кольцо | Нержавеющая сталь |
| Окно | Пластмасса, стекло, защитное стекло |
| Блок |
бар, psi, kg/cm2, kPa, MPa |
| Поток | 3/8 G, BSP, PT, BSPT, NPT |
| Варианты | Другой отростчатый поток соединения Поверхностный монтажный флаец Кронштейн |
Размеры
| Размер | Размеры в mm | Вес в kg | |||||||||
| a | b | b2 | D1 | D2 | e | f | G | h | SW | ||
| 50 | 12 | 30 | 55 | 55 | 50 | 5,5 | - | 1/4" | 48 | 14 | 0,15 |
| 63 | 13 | 32 | 56 | 68 | 62 | 6,5 | - | 1/4" | 54 | 14 | 0,21 |
| 100 | 15,5 | 48 | 81,5 | 107 | 100 | 8 | 30 | 1/2» | 87 | 22 | 0,80 |
Упорядочение информации
Размер модельных/шкалы/ряд давления/отростчатые соединение/варианты
