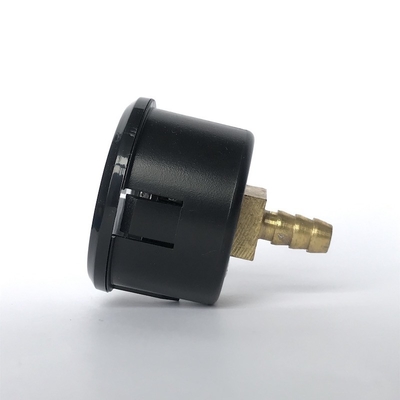

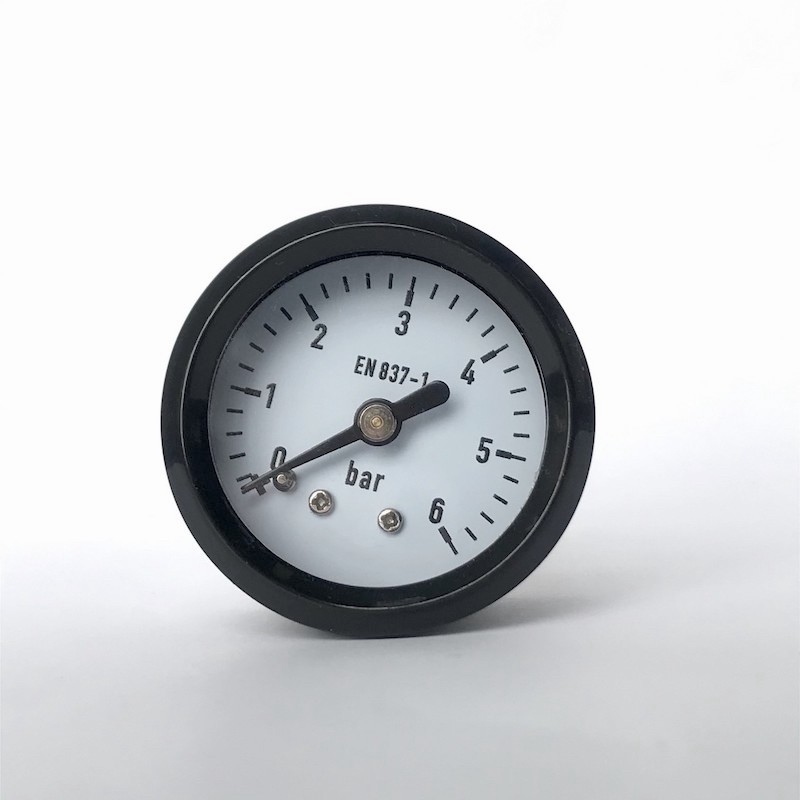

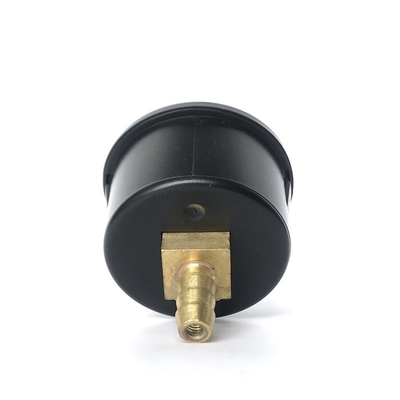

случай 40mm пластиковый манометр 6 частей манометра пневматики Адвокатуры намоченный латунью общего назначения
Описание
Эти гидравлические датчики основаны на доказанной системе трубки Bourdon измеряя. Отклонение трубки Bourdon передано движению и показало. Пластиковый случай и окно сварены совместно и уплотнение колцеобразного уплотнения герметизирует отростчатое соединение на случае. Таким образом аппаратура выполняет высокие требования для предохранения от входа IP65.
Применения
Для газообразных и жидкостных средств массовой информации которые сильно не вязкостны или выкристаллизовывать и не атакует части медного сплава.
Пневматика
Технология топления и кондиционирования воздуха
Медицинское инженерство
Особенности
Надежный и рентабельный
Дизайн согласно с EN 837-1
Номинальный размер 40, 50, 63, 80, 100 и 160
Ряды масштаба до 0… баров 400
Спецификации
|
Дизайн
|
EN 837-1
|
|
Номинальный размер
|
40mm |
|
Точность
|
2,5 |
| Ряд давления |
6 (подгонянный) бар |
|
Ограничение давления
|
Устойчивый: 3/4 максимально считываемых значений x
Изменять: 2/3 максимально считываемых значений x
Короткий период времени: максимально считываемое значение
|
|
Допустимая температура
|
Окружающий: -20… °C +60
Средство: максимум +60 °C
|
|
Влияние температуры
|
Когда температура измеряя системы отклоняет от температуры ссылки (°C +20): максимальное ± k 0.4%/10 пяди
|
|
Отростчатое соединение
|
Латунь |
|
Элемент давления
|
Латунный, C типа или спиральный тип Трубка Bourdon
|
| Движение |
Латунь |
| Шкала |
Алюминиевый, белый, со штырем стопа указателя
Черная/красная литерность |
| Указатель |
Алюминиевый |
| Случай |
Пластмасса |
| Окно |
Акриловый |
| Варианты |
Другое отростчатое соединение
Поверхностный монтажный флаец
Кронштейн
|
Размеры
Модельное M01.01, более низкий держатель (радиальный)
| Размер шкалы |
Размеры в mm |
Вес в kg |
| a |
b |
D |
G |
h |
SW |
| 40 |
9,5 |
26 |
39 |
G1/4 |
36 |
14 |
0,08 |
| 50 |
10 |
27,5 |
49 |
G1/4 |
45 |
14 |
0,10 |
| 63 |
9,5 |
27,5 |
62 |
G1/4 |
53,5 |
14 |
0,13 |
| 80 |
11,5 |
30 |
79 |
G1/2 |
72 |
22 |
0,18 |
| 100 |
11,5 |
30,5 |
99 |
G1/2 |
83,5 |
22 |
0,21 |
| 160 |
15,5 |
42 |
160 |
G1/2 |
115,5 |
22 |
0,85 |
Модельное M01.02, держатель задней части (осевой)
| Размер шкалы |
Размеры в mm |
Вес в kg |
| b1 |
b2 |
D |
G |
SW |
| 40 |
26 |
42 |
39 |
G1/8 |
14 |
0,06 |
| 50 |
29,5 |
47,5 |
49 |
G1/4 |
14 |
0,07 |
| 63 |
29 |
47 |
62 |
G1/4 |
14 |
0,08 |
| 80 |
32 |
49 |
79 |
G1/4 |
14 |
0,11 |
| 100 |
31 |
49 |
99 |
G1/4 |
14 |
0,26 |
Упорядочение информации
Размер модельных/шкалы/ряд давления/отростчатые соединение/варианты
вопросы и ответы
Q1. Могу я иметь заказ образца для манометра?
: Да, мы приветствуем заказ образца для того чтобы испытать и проверить качество. Смешанные образцы приемлемы.
Q2. Как насчет времени выполнения?
: 15 дней для образца подготавливая, 25 рабочих дней для массового производства.
Q3. Вы имеете предел MOQ для заказа манометра?
: Низкое MOQ, 1pc для проверки образца доступно.
Q4. Как вы грузите товары и сколько времени оно принимаете для того чтобы приехать?
: Корабль DHL, UPS, Federal Express или TNT. Он принимает 3-5 дней для того чтобы приехать. Авиакомпания и море грузя также опционное.
Q5. Как осуществляются заказ для манометра?
: Во первых позвольте нам знать ваши требования или применение. Обеспечьте модель, размер шкалы, ряд давления, отростчатое соединение, варианты.
Secondly мы закавычим согласно вашим требованиям или нашим предложениям.
В-третьих клиент подтверждает образцы и места депозируют для официального заказа.
В-четвертых мы аранжируем продукцию.
Q6. Оно В ПОРЯДКЕ напечатать мой логотип на продукте манометра?
: Да. Пожалуйста сообщите нас официально перед нашей продукцией.
Q7: Вы предлагаете гарантируете для продуктов?
: Да, мы предлагаем 12 месяца к нашим продуктам.
Q8: Как общаться с небезупречным?
: Во первых, наши продукты произведены в строгой системе проверки качества и неполноценный тариф будет чем 0,04%.
Secondly, во время гарантийного периода, мы отправим новые манометры с новым порядком для небольшого количества. Для неполноценных продуктов серии, мы отремонтируем их и отправлять их к вам или нам может обсудить решение включая отозвание согласно реальной ситуации.
